Norm 1 和 Norm 2 是同一個東西嗎？

不是。它們各有一組自己的 RMSNorm 權重，而且中間隔著 Attention 和第一次 residual 相加，所以 Norm 2 收到的資料跟 Norm 1 收到的不一樣。在 Qwen3-30B-A3B 裡兩組各是 2,048 個參數，Dense 版各是 4,096 個。很多示意圖把它們畫成同一個方塊重複兩次，那會讓人以為是同一個操作跑兩遍。

MoE 的 Router 沒選中的 expert 會怎樣？

什麼都不會發生，但它們仍然占著記憶體。Qwen3-30B-A3B 每一層有 128 個 expert、每個 token 選 8 個，48 層合計 6,144 個 expert FFN 全部都要載進來。沒被選中只代表這次沒有參與計算，不代表它的權重不存在。

加權合併和 residual 相加差在哪？

是先後兩個步驟。加權合併是把 8 個 expert 的輸出各自乘上 Router 給的比例再相加，得到一份新的中間資料；residual 相加是再把這份結果加回進入 MoE 之前保留的那份資料。兩者都沒有自己的可訓練權重，但都要算。

從模型的 config 檔可以看出每次會選哪幾個 expert 嗎？

不行。config 只告訴你這一層有幾個 expert、每次選幾個。實際選中哪幾個由當下的中間資料決定，只有真的跑一次推論才知道。所以任何靜態的架構圖畫出來的路由都是示意，不是真實 trace。

這個網站上哪些數字可以引用，哪些只是示意？

參數量、層數、expert 數量、BF16 等效大小都從釘死版本的官方 config 推導，可以引用。方塊大小、cache 格數、路由連線、動畫速度都是示意，介面上有標。拿不到的數字顯示「未核對」而不是 0。

[LLM Deep Dive] 一個可以點開的模型解剖室：Qwen3、Flash-Next、DeepSeek 內部長什麼樣

TL;DR

model.ai-muninn.com 是一個可以點開的模型解剖室：點立方體展開成完整的層堆疊，再進到單層看功能分區，選到哪一區就顯示那一區在做什麼、有多少參數。四個模型的官方 config 都釘死版本，所以資料流的差異是真的——DeepSeek-V4.1-Flash 的 40 層裡只有 4 層產出共用的壓縮 KV，Qwen3.8-Flash-Next 的 48 層是 36 個 GDN 混 12 個 QSA。這篇講它給你看什麼、怎麼看。

手繪風社群封面：一個半透明的藍色立方體拉開成一疊薄片，其中一片抽出來放大，裡面看得到六個小方塊依序連成一條線。右側四張資訊卡寫著 48 層 × 128 個 expert = 6,144（Qwen3-30B-A3B 的 expert FFN 總數）、40 層只有 4 層產出共用 KV（DeepSeek-V4.1-Flash）、36 GDN + 12 QSA（Qwen3.8-Flash-Next 的 48 層組成）、27 commits／1 天（從 v1 到 v16）。標題是「模型內部長什麼樣」，底部寫著「畫得出來，才算真的懂」。

前言

看得懂一張圖，跟能自己畫出來，是兩件事。

Attention、FFN、residual，這些詞我都認得，連起來也講得出一串。但真要說「一層裡面，資料照什麼順序經過哪幾個東西」，我會在某個地方含糊過去——而且我不知道自己會卡在哪，直到有人問。

所以有了 model.ai-muninn.com：一個可以點開的模型解剖室。這篇講它給你看什麼、以及怎麼用它讀一個模型。不用登入，繁中和英文都有。

怎麼操作：選模型 → 展開層 → 點分區

三個動作就走完了。

左上角選模型。目前四個：Qwen3-30B-A3B（48 層 MoE）、Qwen3-8B（36 層 Dense）、Qwen3.8-Flash-Next（48 層混合）、DeepSeek-V4.1-Flash（40 層）。層數直接寫在選單上。

點畫面中央的立方體，它會展開成完整的層堆疊——薄片的數量就是 decoder 層數，48 層就是 48 片。

再點一次進到單層，看到的是那一層的功能分區。點任何一區，右側就逐字顯示那一區在做什麼、有多少參數、BF16 等效多大。要換層，就用模型旁邊的選層工具往前或往後翻。

建議先用 Qwen3-30B-A3B 把一層從頭點到尾。下面幾節是你在那裡會看到、但一般示意圖不會畫出來的東西。

一層裡面有六個步驟，不是三個

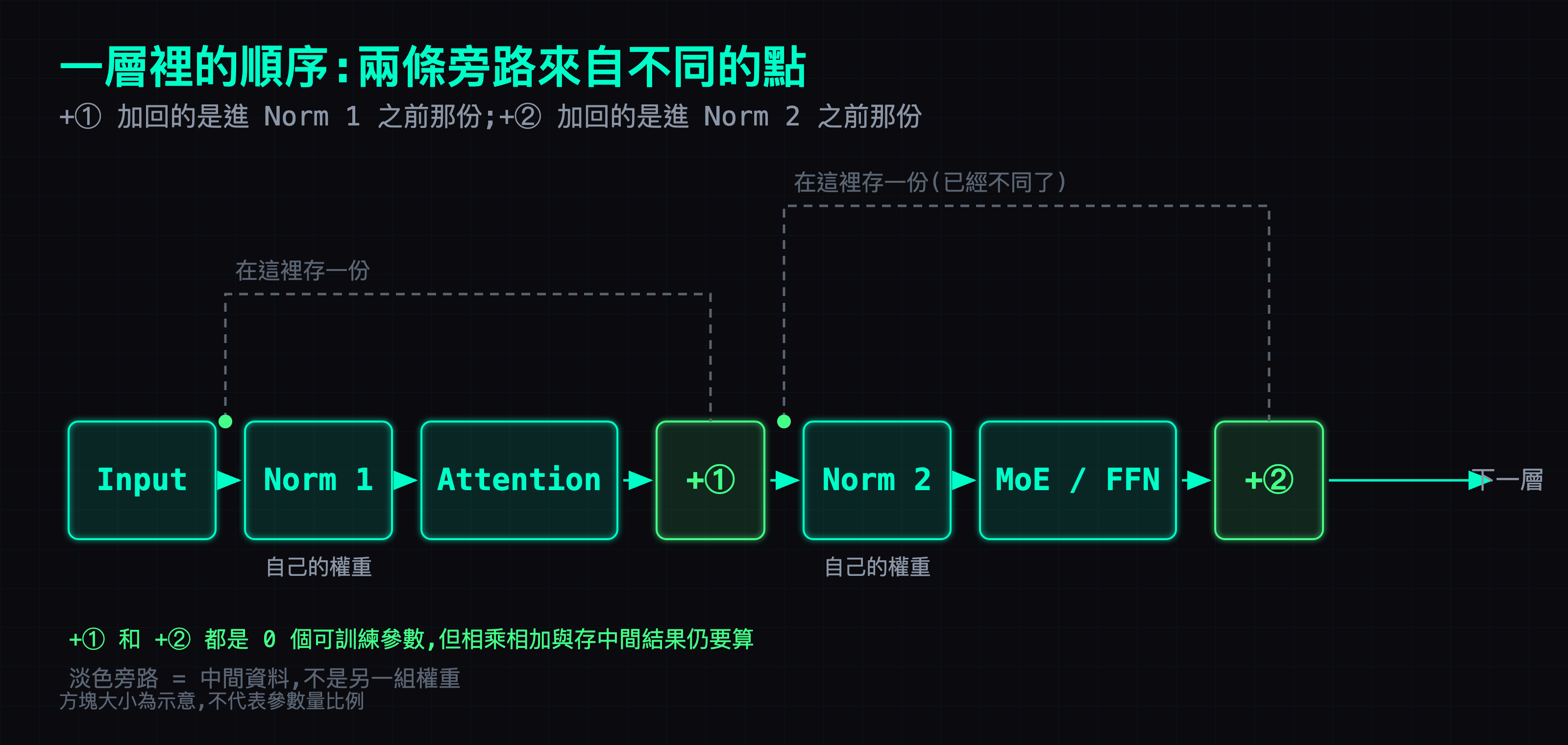

一層裡的執行順序圖：Input → Norm 1 → Attention → +① → Norm 2 → MoE/FFN → +②，兩條淡色旁路分別從 Norm 1 之前和 Norm 2 之前拉出，起點明顯不同

多數人腦中的單層是三個東西：Norm、Attention、FFN。網站上展開之後會看到六個：

Input → Norm 1 → Attention → +① → Norm 2 → MoE/FFN → +② → 下一層

兩個 + 是 residual 相加。+① 把 Attention 的輸出加回進入 Norm 1 之前保留的那份原始資料；+② 把 MoE 的輸出加回進入 Norm 2 之前保留的那份。這兩份被保留的資料不一樣，因為中間隔了 Attention。

圖上那兩條淡色旁路的起點在不同位置，就是在講這件事。點那兩個 + 節點，它會告訴你各自加回的是哪一份。

Norm 1 和 Norm 2 是兩個方塊，不是同一個

網站把這兩次 Norm 分開放，兩個都能點，點開就看得到各自的參數量。

這不是排版的選擇。Norm 1 和 Norm 2 是兩組獨立的 RMSNorm 權重，在 Qwen3-30B-A3B 裡各是 2,048 個參數，Dense 的 Qwen3-8B 裡各是 4,096 個。而且它們收到的資料本來就不同——Attention 和第一次相加夾在中間。

層外的 Final Norm 又是第三組，獨立計數。點它會看到它不在任何一層裡面。

點 Router 會看到：選 8 個，另外 120 個仍然占著記憶體

Qwen3-30B-A3B 每一層有 128 個 expert，每個 token 選 8 個。48 層各自擁有自己的 128 個，合計 6,144 個 expert FFN——全部都要載進記憶體。整個模型 30,532,122,624 個參數，BF16 是 61.06 GB，而這 61 GB 裡絕大部分是那些「這次沒被選中」的 expert。

網站上那個大格網不逐一對應 128 個 expert，8 個彩色標記只表示這一層的路由樣本。但參數的帳是實的：點 Experts 區看到的數字，是這一層 128 個 expert 的權重總和。

這裡很容易誤會：expert 不是預先分好科目的老師。沒有哪一個是「數學 expert」、哪一個是「翻譯 expert」。每個 expert 都是訓練出來的，Router 依當下的中間資料替它們評分，再選分數高的。

加權合併和 residual 相加是兩個節點

8 個 expert 各自算完之後，網站上會走過兩個獨立的節點：

加權合併：每個 expert 的輸出乘上 Router 給它的比例，8 份相加，得到一份新的中間資料。
+② residual 相加：把這份新資料，加回進入 Norm 2 之前保留的那份。

很多圖把它們畫成同一個節點，這樣就看不出比例是從哪來的。那個比例是這一次 Router 算出來的中間資料，不是合併節點自己學到的一組權重。

這兩個節點在網站上都標示 0 個可訓練參數。但 0 個參數不等於免費：相乘、相加、以及存放中間結果，都要算力也要記憶體。

切到 DeepSeek-V4.1-Flash：40 層裡只有 4 層產出共用的壓縮 KV

切模型之後最值得看的是這個。

DeepSeek-V4.1-Flash 的主幹是 40 層，20 個 causal encoder + 20 個 decoder。翻層的時候會看到同一個 Attention 區在不同層長得不一樣，因為這 40 層在「KV 和索引從哪來」這件事上分成四種：

層型	幾層	共用的壓縮 KV	索引
SWA	2	不用，只讀本層 local window	無
Full	4	自己產出	自己建
Reindex	4	沿用別層的	自己重算
Reuse	30	沿用別層的	一併沿用

先講一個容易誤讀的地方：每一層都有自己的 local window KV，那個不共用。這裡在分的是跨層共用的那份壓縮 KV——40 層裡只有 4 層產出它（從第一層往上數，分別是第 3、9、15、21 層）。讀它的有 34 層——30 層連索引一起沿用，4 層沿用 KV 但自己重算索引；剩下 2 層 SWA 完全不碰。

Reindex 那 4 層（第 25、29、33、37 層）特別有意思：它沿用別層的壓縮 KV，但重新算自己的索引——也就是說 KV 和索引有各自的生命週期，可以分開。翻到那幾層，圖上會少掉建 KV 的部件、只留重算索引的那個。

這個區別不在 config 的欄位名稱裡，要去讀官方固定版本的 inference/model.py，看 Attention.__init__、_compress_kv、_compress_topk_idxs 和 Indexer 實際怎麼決定取哪一份——判斷「要重算索引還是直接沿用」的邏輯就寫在 _compress_topk_idxs 裡。

切到 Qwen3.8-Flash-Next：48 層是 36 個 GDN 混 12 個 QSA

另一個混合架構，混的方式不一樣。

Qwen3.8-Flash-Next 的 48 層不是同一種 attention 重複 48 次，而是以 3 層 Gated DeltaNet + 1 層 QSA 為一組，循環 12 次：

1 GDN   2 GDN   3 GDN   4 QSA
5 GDN   6 GDN   7 GDN   8 QSA
...

合計 36 個 GDN、12 個 QSA。往前翻幾層就會看到 Attention 區整個換一張圖：GDN 是「舊狀態 → 更新 → 新狀態 → 讀出」，那個新狀態要留給下一個 token；QSA 是先用索引器挑出歷史 KV 裡的一小部分，只讀那些。

哪些數字可以引用，哪些只是示意

要拿網站上的數字寫報告，得先分清楚哪些能引用、哪些只是示意。

可以引用的：參數量、層數、expert 數量與 top-k、BF16 等效大小。這些都從釘死版本的官方 config 推導，兩個原始 Qwen3 模型的總量是精確還原的（每層 × 層數 + Embedding + Final Norm + Output）。

只是示意的：方塊大小不代表 tensor 真實維度或參數比例、cache 格數不是實測、動畫速度跟真實速度無關、路由連線是固定種子產生的教學示意。

最後那個特別要講：Router 每次實際選了哪 8 個 expert，網站畫不準，而且永遠畫不準。看 config 檔只能知道這一層有 128 個 expert、每次選 8 個；「這一次選了哪 8 個」取決於當下的中間資料，只有真的跑一次推論才知道。

還有一條：拿不到的數字，網站會顯示「未核對」，不填 0——填 0 會讓人以為真的測過。

進階：為什麼這些數字可以信

只想玩工具的話可以直接跳過這節。

四個模型的 config 都釘死 revision。Qwen3.8-Flash-Next 是 de4b8e4d43b917e7706784d8bb445c9af86a3540、DeepSeek-V4.1-Flash 是 dba1be0a40aa45a94ad051997016db3960a90277，兩個都在各自的 HuggingFace repo 底下。Flash-Next 的實作另外釘在 Transformers 的 commit bd15bc95a89e728bbc1224084eb3b5829428c353（那是一個 commit，不是 v4.51.3 這個 tag）。原始的兩個 Qwen3 走的是官方 config 加 Transformers v4.51.3 的 qwen3_moe 實作。

原因是模型的 config 會改。如果網站讀的是 main，某天上游改一個欄位，圖就會默默變成另一個樣子，而且沒有人會發現。

測試測的是資料一致性，不是畫面好看。node verify.cjs 現在跑 35 項：

兩個原始模型的參數總量要精確還原
每個可見區域在每個語言都要有說明，少一個就紅
逐層前進只能到下一層，最後一層才進 Output
合併節點和 residual 節點都不能被算進權重總量

最後那條是刻意的：參數欄位標 0，測試就擋住這個 0 被誤加進任何小計。

沒做到的：新模型的完整參數量目前是 unknown／partial。查表、視覺、MTP 這些分支的 tensor 沒有逐一核對，所以不敢用已知的小計冒充精確總量——介面顯示官方概數或「未核對」。BF16 等效大小也要特別注意：那是參數數量 × 2 bytes 的十進位 GB，不等於你下載的量化檔大小，也不等於跑起來的記憶體佔用（沒算 KV cache、activation、workspace）。

網站本身是請 Codex（gpt-6-astra）寫的，一天之內 27 個 commit 從 v1 做到 v16。

自己點一次

網站在 model.ai-muninn.com，不用登入。

建議的順序：先用 Qwen3-30B-A3B 把一層從頭點到尾，特別留意 +① 和 +② 加回的是不同的兩份資料；再切到 DeepSeek-V4.1-Flash，翻到第 3、9、15、21 層，那是唯一會產出共用壓縮 KV 的四層。

如果你跟我一樣，對模型結構的理解停在「每個詞都認得」那一層，花十分鐘把一層點完，你會知道自己卡在哪。

參考來源：Qwen3-30B-A3B 官方 config、Transformers v4.51.3 的 Qwen3 MoE 實作。
